MAGIC VOICE

Ein Sprachausgabemodul für den C64 / C128

Allgemeines General	Einführung Introduction	Anschluss Connection	Vokabular Vocabulary	Tips & Tricks Tips & Tricks	Lexikon Lexicon
Hard- und Software Hard- and Software	Versionen Versions	Hardware Hardware	Software Extern Software Extern	Software Intern Software Intern	-
Sprachdaten Speech Data	LPC LPC	Sprachtabelle Speechtable	Bit-Format Bit allocation	De-/Codierung De-/Coding	Sprach Downloads Speech Downloads
Magic-Talkie	WAV zu MVM WAV to MVM	.	.	.	.

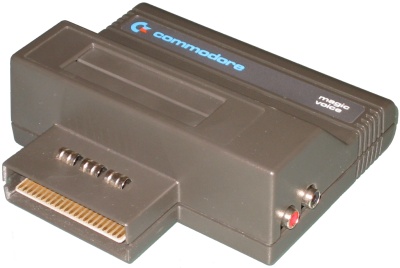

Das Magic Voice Speech Modul ("Magische Stimme Sprach-Modul") hat einen vorprogrammierten Wortschatz von 235 Worten, der durch Module oder von Diskette/Kassette erweitert werden kann. Die Programmierung kann in BASIC oder Assembler erfolgen, wobei in Basic zusätzliche Befehle zur Verfügung stehen. Das Modul spricht den eingebauten Wortschatz mit einer angenehmen weiblichen Stimme und bietet die Möglichkeit, natürlich klingende menschliche Sprache mit männlicher, weiblicher, kindlicher, nahezu beliebiger Stimme wiederzugeben. Dies wird durch einen eingebauten Sprachsynthesizer erreicht.

Die selbe Technologie wurde mit nur leicht veränderter Hardware auch im Commodore V364 auf der Hauptplatine untergebracht und mit einem Wortschatz von 261 Worten ausgestattet. Der V364 wurde nie offiziell veröffentlicht und mit der Einstellung der C264/364 Serie wurde auch die Softwareentwicklung für das Magic Voice Modul eingestellt.

Wirklich unterstützt wird das Magic Voice Modul lediglich von den Steckmodulen "Wizard of Wor" (Spiel), "Gorf" (Spiel) und "A, Bee, C's" (Lernsoftware).

Es gab von Commodore keinerlei Dokumentation, wie man die Sprache digitalisiert und neue Wörter erstellt. Das folgende Demonstrationsprogramm von Commodore zeigt jedoch, dass die Verwendung eines benutzerspezifischen Vokabulars möglich ist. Wie das funktioniert, und vieles mehr, erfährst Du auf dieser Homepage.

The Magic Voice Speech Module has a pre-programmed vocabulary of 235 words, which can be extended by modules or by disk/cartridge. Programming can take place in BASIC or assembler, whereby in basic additional instructions are available. The module speaks the built in vocabulary with a pleasant female voice and offers the possibility, naturally sounding human language with male, female, childrens and of almost arbitrary voice. This is reached by an built-in speechsynthesizer.

The same technology was implemented with only slightly modified hardware also in the Commodore V364 on the motherboard and equipped with a vocabulary of 261 words. The V364 was published never officially and with the termination of the C264/364 series also the software development for the Magic Voice module was discontinued.

The Magic Voice module is supported only by the cartridges "Wizard of Wor" (game), "Gorf" (game) and "A, Bee, C's" (learning software).

There was no documentation from Commodore, how the speech can be digitized and new words can be provided. The following demo program of Commodore shows however that the use of an user specific vocabulary is possible. How this works, and much more besides, you learn on this homepage.

Commodore Demonstration

Demonstrationsprogramm von Commodore für das Magic Voice Modul. - Demo program from Commodore for the Magic Voice module.


Disketteninhalt	Startbildschirm

Download der Demo:

Datei	Download	Bemerkung
Diskettenimage	MagicVoiceDemo_Disk.zip 17 KB / 171 KB	Die Datei MagicVoiceDemo_Disk.zip enthält das Diskettenimage MAGICVOICEDEMO.d64. Demo starten: (Demonstriert die Anwendung des Moduls mit diversen Effekten) LOAD"SPEECH",8,1 (Sprachdaten laden) LOAD"DEMO",8 (Demoprogramm laden) RUN (Demo starten) Wortdemo (Spricht Worte aus dem eingebauten Wortschatz) LOAD"WORDDEMO",8 RUN Ratedemo (Änderung der Sprechgeschwindigkeit) LOAD"RATEDEMO",8 Defekt, lädt Directory RUN Zahlen sprechen (Spricht eingegebene Zahlen) LOAD"SAYING NUMBERS",8 RUN
Video	MagicVoiceDemo_Video.zip 10637 KB / 13892 KB	Archiv enthält das Video Magic_Voice_Demo.mpeg

Credit: Special thanks go to KilrPilr

for providing the diskimage and video.

Ton- und Sprachbeispiele - Sound- and speech examples

Download Sound:

Quelle	Bild	Download	Bemerkung
Original Magic Voice
Zahlen Numbers		MVM_Numbers.wav	Zero, One, Two, Three, ...
Buchstaben Letters		MVM_Letters.wav	A, B, C, D, ...
Module - Cartridges
A Bee C's Lernsoftware Steckmodul [C64320] Modul Image (.ROM): A-Bee-Cs.Commodore.ROM-original.zip		WordsOfABeeCs.wav	Anzahl der Worte - Number of utterances: 22 Dieses Modul funktioniert ausschliesslich mit dem Magic Voice Modul. This Cartridge requires the Magic Voice Module and won't work without it.
Gorf Spiel Steckmodul [C64618] Modul Image (.CRT): Gorf.Commodore.CRT-original.zip		WordsOfGorf.wav	Anzahl der Worte - Number of utterances: 47 "Commodore presents GORF, a Bally/Midway game. Long live GORF! Push the joystick button. Hahahaha." GORF: "Ha Ha Ha Space Cadet" "eat spacedust"
Wizard of Wor Spiel Steckmodul [C64615] Modul Image (.CRT): Wizard_of_Wor.Commodore.CRT-original.zip		WordsOfWoW.wav	Anzahl der Worte - Number of utterances: 36 Bedrohlicher männlicher Tonfall "Your bones will rot in the Dungeons of Wor -- ha ha ha ha" "My pets are getting hungry."
Verschiedenes - Miscellaneous
Magic Voice und SID		mvandsid.ram 153 KB	"Please turn on the yellow computers, but I like the blue ones more. What is your third name, thank you. I do not like that question, sorry. Enter key disk and run program. Everything is out of control here. You are a good first commander. Find out where the cyan cursor may be. She is pleasing you with words on tape, she is coloring into black light, she is writing numbers and letters. I am pointing out this is not a game. All right, are you ready for the start. If x is sixteen or y is sixtyfour. Press any key for help or small talk. Then you have to start all over again." Quelle: Richard Davies Realaudio MultiMedia
Magic Voice Sampling CD Track 02: DEMO		come.mp3 610 KB	Hi! What your name ... oh I am computer This is game ... yes Please control me ... oh ... please yes ... I like ... yes ... good ... yes ... oh ... yes ... yes ... yes, come!! Quelle: Yukinori Kikuchi Magic Voice Sampling CD
Sounds of the V364		364words.mp3 1219 KB	zero, one, two, three, ... Quelle: Bo Zimmermann The Commodore V364

Bedienungsanleitung - Manual

Download Bedienungsanleitung - Download Manual:

MagicVoiceSpeechModule_Manual.zip
.zip 8211 KB / .pdf 8597 KB

Revision 20060519

Internet:

1. http://web.inter.nl.net/hcc/davies/mvmanual.html

(HTML-Version)
2. http://www.cubic.org/~doj/c64/magic.html

(HTML-Version, etwas besser aufbereitet, und mit ERRATA SHEET)
3. http://project64.ath.cx/hw/magicvoice.txt

(TEXT-Version, Project64)

Zeitschriften Artikel - Magazine Articles

Die Auswahl eines Artikels öffnet ein neues Browserfenster. The selection of an article opens a new browser window.

Cover
	COMPUTE!, Ausgabe 53, Vol. 6, No. 10, Oktober 1984, Seite 102: » Review: Magic Voice Speech For The C64 « Quelle/Credit: http://www.atarimagazines.com
	COMPUTE!'s Gazette, Ausgabe 13, Vol. 2, No. 7, Juli 1984, Seite 92: » Commodore's New Speech Module: Magic Or Technology? « Quelle/Credit: WANTED
	Gazette 1984, Seite ??: » Interview with developer Richard Wiggins, Head of Commodore's Speech Technology Division « Quelle/Credit: WANTED
	COMPUTE!'s Gazette, Ausgabe 18, Vol. 2, No. 12, Dezember 1984, Seite 88 und 90: » Programming Commodore's Magic Voice « Quelle/Credit: http://www.devili.iki.fi Zugehöriges Programm zum Listing von Seite 197: gaz18magicvoice.zip (= gaz18magicvoice.prg) Syntax Error in Zeile 200
	RUN, April 1984, Seiten 42-48, 50-51, 134, 136-138: » Tune Up Your Commodore For the Sounds of Your Life « (2395 KB) Quelle/Credit: http://rbakerpc.blogspot.com

Weitere Möglichkeiten der Sprachausgabe - Other possibilities of voice output

Neben dem Magic Voice gibt es für den C64 noch weitere Module zur Sprachausgabe, aber auch Softwarelösungen. Der Vollständigkeit wegen sind diese hier kurz erwähnt.

Hardware Lösungen - Hardware solutions
Bezeichnung	Link	Bemerkung

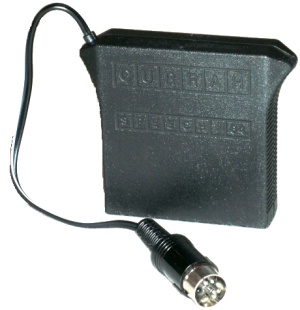

Modul: CURRAH speech 64	Voice Messenger - Speech 64	Sprachsynthesizer, ohne vorgefertigtes Vokabular?, verwendet Allophone/Phoneme, übersetzt beliebigen Text in Sprache. Sprachchip: General Instruments SP0256-AL2

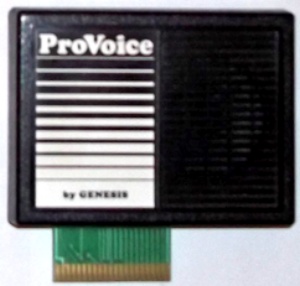

ProVoice		a
COMvoice		b

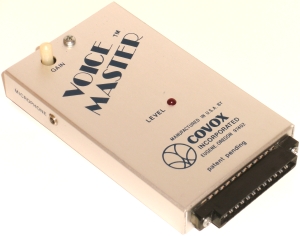

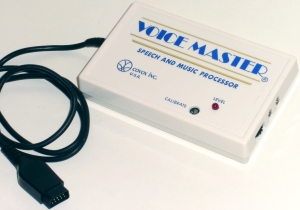

Covox Voice Master		Spiele: Go For The Gold, The Last V8
Software Lösungen - Software solutions
SAM/reciter	SAM Speech	SAM = Software Automatic Mouth, SID = Sound Interface Device

Es gibt auch einige Spiele, die durch geschickte Programmierung des im C64 eingebauten Soundchips (SID), Sprachausgabe erzeugen ... Impossible Mission, Ghostbusters, Castle Wolfenstein, ... mehr dazu siehe auch http://www.the-commodore-zone.com/speech.htm

Links - Links

Links:

Secret Weapons of Commodore: Magic Voice Cartridge

http://www.zimmers.net/cbmpics/xother2.html

http://www.thepcmuseum.com/commodore/magicvoice/
