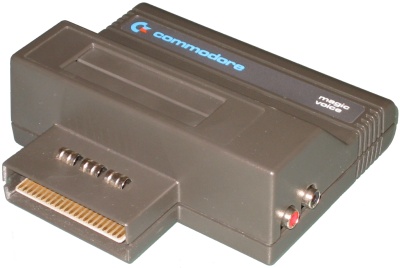

Magic Voice Speech Module Magic Voice Modul


Deutsch Das Magic Voice Speech Modul ("Magische Stimme Sprach-Modul") von Commodore ermöglicht es dem C64 Computer zu sprechen. Das Sprachmodul wird in den Erweiterungs Steckplatz des C64 gesteckt, und besitzt einen weiteren Steckplatz, in den andere Module gesteckt werden können. Das Modul hat einen vorprogrammierten Wortschatz von 235 Worten, der durch Module oder von Diskette/Kassette erweitert werden kann. Die Programmierung kann in BASIC oder Assembler erfolgen, wobei in Basic zusätzliche Befehle zur Verfügung stehen. Das Modul spricht den eingebauten Wortschatz mit einer angenehmen weiblichen Stimme. Durch Erweiterung des Vokabulars bietet es die Möglichkeit, natürlich klingende menschliche Sprache mit männlicher, weiblicher, kindlicher, nahezu beliebiger Stimme wiederzugeben. Dies wird durch einen eingebauten Sprachsynthesizer erreicht.

Die selbe Technologie wurde mit nur leicht veränderter Hardware auch im Commodore V364 auf der Hauptplatine untergebracht und mit einem Wortschatz von 261 Worten ausgestattet. Der V364 wurde nie offiziell veröffentlicht und mit der Einstellung der C264/364 Serie wurde auch die Softwareentwicklung für das Magic Voice Modul eingestellt.

Eigenschaften:
  • Verständliche Sprachausgabe von hoher Qualität
  • Enthält vorprogrammiertes Vokabular von 235 Äußerungen
  • Verarbeitet sprechende Software auf Steckmodul, Diskette oder Kassette
  • Einfache Programmierung mit Commodore BASIC
  • Akzeptiert zusätzliche Vokabulare auf Disketten
  • Die Sprachausgabe erfolgt Interruptgesteuert, dadurch ist die gleichzeitige Ausgabe von Musik/Grafik möglich

Im oberen Bereich dieser Seite kann man durch Auswahl der Menuepunkte weitere Informationen zum Magic Voice erhalten.
English The Magic Voice Speech Module from Commodore allows the C64 computer to talk. The speech module plugs into the expansion Port of the C64, and contains an additional port into which other cartridges can be inserted. The Module has a pre-programmed vocabulary of 235 words, which can be extended by modules or by disk/cassette. Programming can take place in BASIC or assembler, whereby in basic additional instructions are available. The module speaks the built in vocabulary with a pleasant female voice. By extension of the vocabulary, it offers the possibility to play naturally sounding human language with male, female, childrens and of almost arbitrary voice. This is reached by an built-in speechsynthesizer.


The same technology was implemented with only slightly modified hardware also in the Commodore V364 on the motherboard and equipped with a vocabulary of 261 words. The V364 was published never officially and with the termination of the C264/364 series also the software development for the Magic Voice module was discontinued.

Features:
  • High quality understandable speech output
  • Includes pre-programmed vocabulary of 235 utterances
  • Accepts talking software on cartridge, diskette or tape
  • Easily programmed using Commodore BASIC
  • Accepts additional vocabularies on diskettes
  • The speech output is interrupt driven, therefore it is possible to output music/graphics simultaneously

On top of this site you can choose any of the menu items to get more information about the Magic Voice Module.


Geschichte - History

Magic Voice Box Commodore Business Machines, 1982-1984 Speech Technology Division, Dallas, Texas
First (and only?) voice product developed: Magic Voice
Dr. Richard H. Wiggins (Division Director)
Tom Brightman
David Covington, Ph.D. (System Manager)

Toshiba Corporation, Kawasaki, Japan
Developed: T6721A - C²MOS Speech Synthesis System
Fuminari Tanaka
Hiroshi Shigehara
Hiroaki Suzuki
Yasoj Suzuki
Ichizoh Takimoto

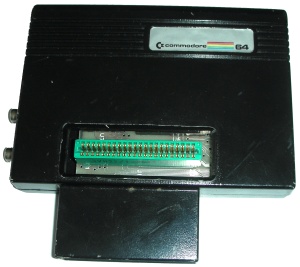

Der Prototyp des Magic Voice Moduls, in ein CP/M Cartridge Gehäuse eingebaut. The prototype of the magic voice module, installed in a CP/M cartridge housing.


Magic Voice Prototype

Commodore Magic Voice Prototype External Link


Weitere Möglichkeiten der Sprachausgabe - Other possibilities of voice output

Zur Sprachausgabe gibt es neben dem Magic Voice noch weitere Module, aber auch Softwarelösungen. Der Vollständigkeit wegen sind diese hier kurz erwähnt. For speech output there exist adjacent to the Magic Voice other modules, as well as software solutions. For completeness they are mentioned here.


Hardware Lösungen - Hardware solutions
Gerät
Device
Hersteller
Manufacturer
Technik
Technology
Link Bemerkung
Remark

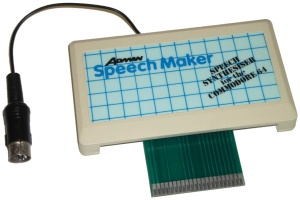

Adman Speech Maker
Adman Speech Maker
Picture: my collection
Adman Electronics Ltd. Expansionport

Chip: SP0256-AL2
General Instrument
Softwarekompatibel zum Magic Voice, allerdings nur die BASIC Befehle und der eingebaute Wortschatz. Da mit einem anderen Chip, auch in einer anderen Sprachqualität.

Programme:
- Jack and the Beanstalk (Spiel), Thor Computer, 1984
- 3D Silicon Fish (Spiel), Thor Computer, 1984
- Twin Kingdom Valley (Spiel), Bug-Byte, 1984

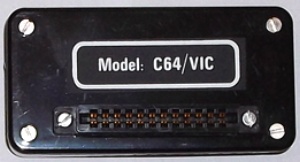

CommTalk AndOr SYSTEMS Userport

Chip:
-
COMvoice Genesis

Sprachchip:
b

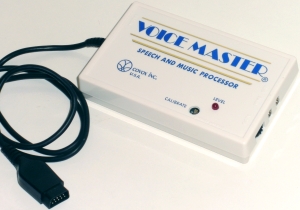

Voice Master (Controlport)
Voice Master
Picture: my collection
Covox Controlport

Chip: none (C64 SID)
Headset, Voice recognition.
Contains just three CA324 (=LM324) Quad Op Amp and a few transistors. The SID of the C64 is used to output the voice.
Games: Go For The Gold, The Last V8

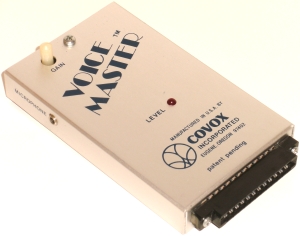

Voice Master (Userport)
Voice Master
Picture: my collection
Covox Userport

Chip: none (C64 SID)
Microphone.
The SID of the C64 is used to output the voice.

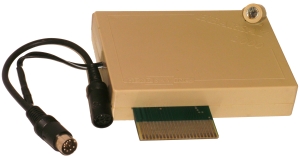

HearSay 1000
HearSay 1000
Picture: my collection
Hearsay Inc. Expansionport

Chip: SP1000
General Instrument
(LPC-Lattice Analyzer, Synthesizer)
Hearsay 1000 @ Eli's Software Encyclopedia External Link Mikrofon, Voice recognition (1992, IBM PC, Hearsay 1000 Gold, VOICE TECH, INC.)

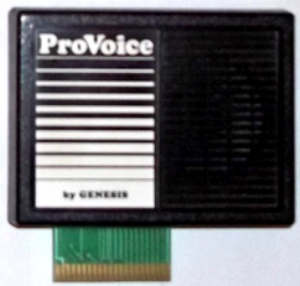

ProVoice Votrax/Genesis Expansionport

Chip:
Eingebauter Lautsprecher, kein Anschluss, sonst wie VOTALKER
Same as Votalker, but doesn't have an external output and speed pot.
Speakeasy .

Sprachchip: SC-01-A External Link
Votrax International, Inc.
Speakeasy External Link a

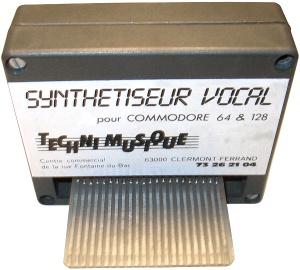

Synthetiseur Vocal
Synthetiseur Vocal
Picture: Stamba - Bordeaux,France
Techni Musique Expansionport

Chip: MEA8000
Signetics
Synthetiseur Vocal External Link Built in 1984 by the french company Techni Musique

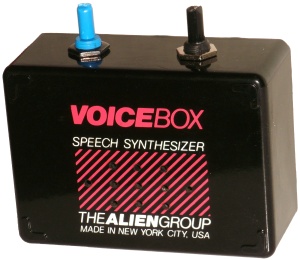

VoiceBox
Voice Box
Picture: my collection
The Alien Group Userport

Chip: SC-01-A
Votrax International, Inc.
Lautsprecher/Speaker, 2 pots allow to adjust the volume and the talking speed

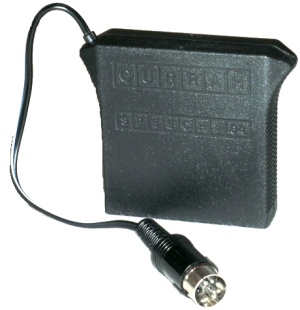

Voice Messenger Speech 64
Currah Speech 64
Picture: my collection
Currah Expansionport

Chip: SP0256-AL2
General Instrument
(12-pole LPC synthesizer)
Voice Messenger - Speech 64 External Link Auch Easy Speech 64, verwendet Allophone/Phoneme, übersetzt beliebigen Text in Sprache. Echter LPC synth. aber von Currah nur Phoneme programmiert.

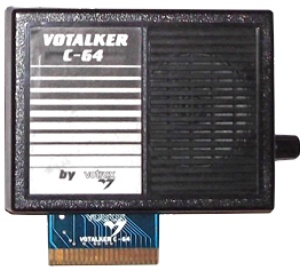

VOTALKER Votrax Expansionport

Chip:
integrated speaker and a pot for speech adjustment


Durch geschickte Programmierung des im C64 eingebauten Soundchips kann Sprachausgabe erzeugt werden. In manchen Spielen wird diese Technik genutzt. Through clever programming of the built-in sound chip in the C64 can be generated voice output. In some Games this technology is used.


Software Lösungen - Software solutions
Bezeichnung Link Bemerkung
SAM SAM Speech External Link SAM = Software Automatic Mouth, RECITER
Electronic Speech Systems Electronic Speech Systems External Link .
